| 监测的价值

综合管廊是智慧城市进程之中的“必需品”，是作为城市地下空间高效利用的关键设施，承载着电力、通信、给排水、燃气等多种生命线的传输任务，2024年7月31日国务院发布《深入实施以人为本的新型城镇化战略五年行动计划》，明确提出加强地下综合管廊建设和老旧管线改造升级的必要性。同时强调需要同步加强物联感知设施的部署以及联网监测的重要性。进行综合管廊监测，助力保障城市“生命线”安全，提高城市综合承载能力和城镇化发展质量。

| 监测的实现方式

监测系统由工程现场监测硬件和在线监测云平台软件两部分组成。运用光纤传感、物联网、云计算等技术实现从智能感知到预警预测的整套服务。

系统实现方式是通过在工程关键结构点位精准部署有效的监测传感器，敏锐捕捉结构动态变化数据，这些数据通过有线或无线网络实时传输至监测管理平台。平台依托先进智能算法对数据进行深入分析。各权限的管理员可随时通过网页或移动端APP轻松访问监测数据、查看和接收预警信息、快速下载相关统计报表及数据分析报告，全方位保障工程监测的高效与精准，提升安全管理与应急响应水平。

| 系统拓扑图

| 系统特点与优势

• 实现了自动化监测，具有良好经济性和适用性

• 满足技术的先进性、耐久性、易用性、经济性、可扩展性等原则

• 管理平台远程实时监控

• 传感一体，长距离监测

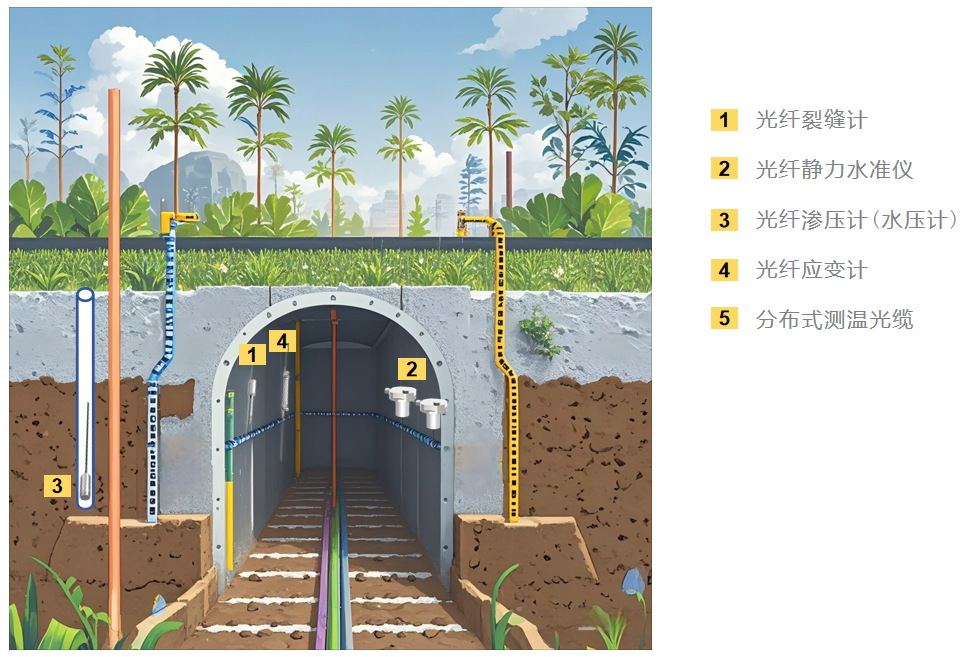

| 监测内容

城市综合管廊安全监测系统综合采用点式和分布式光纤传感技术，全面监测管廊的支护结构、周边岩土体状况以及环境参数，系统功能完善，为城市综合管廊的安全稳定运行提供全方位保障，助力保障城市“生命线”安全，提高城市综合承载能力和城镇化发展质量。

标准规范监测内容：

（1）管廊施工期：对支护结构、周围岩土体及周边环境进行监测。

• 明(盖)挖法基坑支护结构及周围岩土体主要监测项目：支护结构(边坡)顶部水平、竖向位移；支撑轴力；地下水位。

• 浅埋暗挖法隧道支护结构及周围岩土体监测项目：初支结构拱顶沉降；初支结构净空收敛；地表沉降；地下水位。

• 盾构法隧道支护结构及周围岩土体监测项目：管片结构竖向位移、管片结构净空收敛；地表沉降。

• 顶管法隧道施工监测项目：管节(箱涵)顶沉降、断面净空收敛、地下水位。

• 竖井支护结构及周围岩土体监测项目：支护结构、竖井顶部水平及竖向位移；初期支护期间井壁净空收敛。

• 综合管廊工程施工期间周边环境主要监测项目：建(构)筑物竖向位移；桥梁墩台竖向位移、墩柱倾斜；既有轨道交通及隧道道床竖向位移、隧道结构竖向位移；隧道结构的变形缝差异变形、轨面高差；铁路路基竖向位移、轨面高差。

（2）运营期：

• 综合管廊本体结构变形监测：内容包括倾斜、收敛变形、竖向位移、水平位移。

• 火灾监测：对于干线、支线综合管廊含电力电缆的舱室设置火灾自动报警系统；

• 入侵报警探测：综合管廊人员出人口、通风口应设置入侵报警探测装置和声光报警器。

• 环境监测项目：温度、湿度、水位、氧气；

参考标准

《城市综合管廊 工程技术规范》GB 50838-2015

《城镇综合管廊工程监测技术规程》DB 61/T 5009-2021

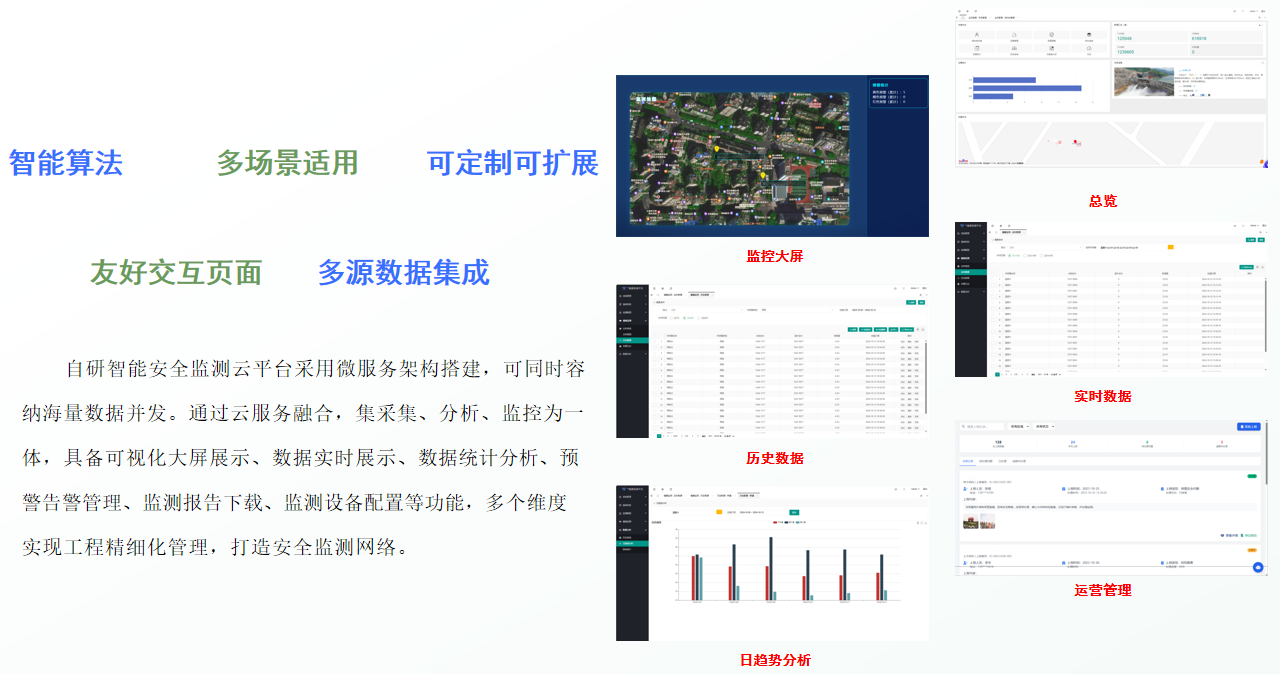

| 监测管理平台
